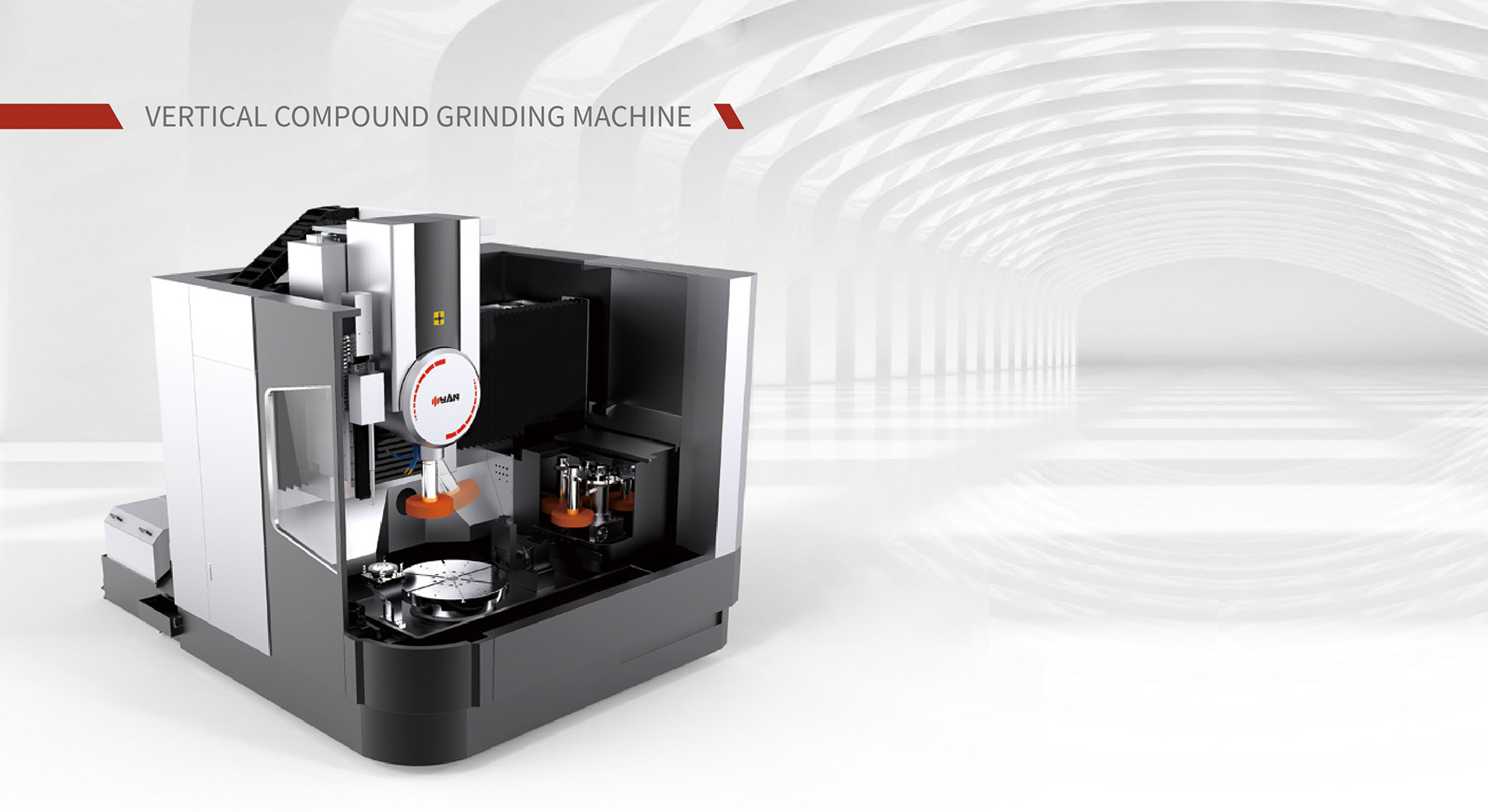

Dikey Bileşik Taşlama Makinesi

Bir CNC taşlama makinesi, iş parçasından küçük miktarlarda malzemeyi çıkarmak için dönen bir taşlama çarkı kullanır. Bunlar her şeyden önce bitirme makineleridir. Yuvarlak iş durumunda, bir makinist, parçayı bitirme işlemi için silindirik bir taşlama makinesine aktarmadan önce, genellikle bir torna tezgahı kullanarak önemli miktarda malzemeyi çıkarır.

CNC taşlama, öncelikle kesici takım görevi gören yüksek hızlı aşındırıcı dönen bir çarkla küçük miktarlarda metalin çıkarılmasıyla ilgilidir. Parça makineye sabitlendiğinde taşlama çarkı yerinde döner ve X, Y veya Z ekseninde hareket eder. Bu hareketler parçanın şekline ve boyutuna bağlı olmasına rağmen, taşlama taşı genellikle doğru nihai boyutu elde etmek için birden fazla geçiş gerektirir.

Tüm BDF CNC taşlama makineleri, son kullanıcının en zorlu gereksinimlerine uyacak şekilde özel olarak yapılandırılmış, alet edilmiş ve programlanmıştır. Yeteneklerimiz arasında yalnızca geleneksel taşlama değil, aynı zamanda hassasiyet ve üretkenlik standartlarında sektöre öncülük ettiğimiz yüksek hızlı süper aşındırıcı taşlama da bulunmaktadır.

BDF'nin benzersiz makine özellikleri ve süper aşındırıcılar konusundaki geniş uzmanlığı, karbür, seramik, egzotik havacılık alaşımları ve sert takım çelikleri gibi kesilmesi zor malzemeler için başarılı çözümler sunar.

Özelleştirilmiş Çözümler de Dahil olmak üzere Çeşitli Çözümler Sunuyoruz

İç delikler, uç yüzler ve dış çap için CNC dikey kompozit taşlama makinesi

VM, VHM, DVM serisi yüksek hassasiyetli CNC dik kompozit taşlama makineleri, Şirket tarafından bağımsız olarak tasarlanıp geliştirilen, tam kapalı çevrim dijital kontrollü dikey kompozit taşlama makineleridir. Taşlama makinaları dikey yerleşimli ve çift kolonlu yapıya sahiptir. Yüksek hassasiyetli sıvı hidrostatik döner tabla hava geçirmez ve aşınmaz olup daha uzun servis ömrü ve doğruluk tutma süresi sağlayabilir.

Makul ve kompakt yapısal tasarım; iç deliğin çok işlemli taşlama işlemini tamamlamak için iş parçası bir kez sıkıştırılabilir. Konumsal doğruluk için daha yüksek gereksinimlerin parçalarının olmasını sağlamak için dış daire ve basamak yüzeyi; Rulmanlar, rüzgar enerjisi, inşaat makineleri, vanalar, otomotiv ve diğer endüstrilerde yaygın olarak kullanılmaktadır.

Expertise in type

Tek Milli Tip

Çift dikey mil

Bir Dikey ve Bir Yatay

Popular trust

Çalışma Ortamı ve İşleme Kapasitesi

İşleme kapasitesi:

Ağır, dairesel olmayan iş parçalarının ID, OD ve uç yüzey taşlamaları için uygundur.
Ağır iş parçaları fikstür üzerine asılarak sabitlenebilir.
Tek iş mili, çift iş mili, takım değiştiricili veya takım değiştiricisiz seçeneklerin serbest kombinasyonu.
Kolay sıkma işlemi, yükleme, boşaltma, hizalama vb. hazırlık süresini önemli ölçüde azaltabilir.
İşleme alanını ayarlamaya gerek yok, iş parçası boyutunun otomatik telafisi, taşlama çarkı konum telafisinin otomatik telafisi hesaplanması.
Çift milli modeller, yüksek ve düşük hızlı taşlama taşları ile veya bir dikey ve bir yatay milli olarak temin edilebilir.

Karakterizasyon:

Makinede benimsenen Siemens 828D CNC sistemi, çok eksenli servo kontrolünü gerçekleştirebilir.
İşleme gereksinimlerini karşılamak amacıyla, parçaların her bir işleme elemanı için otomatik ve manuel (elektronik el çarkı) kontrol gerçekleştirilebilir.
Tamamen kapalı koruma, mükemmel çalışabilirlik, bakım kolaylığı ve güvenlik sunabilir.

Makinenin çalışma ortamı: (kullanıcı tarafından sağlanır)

Ortam Sıcaklığı: 10-35°C;optimum sıcaklık 20±2°C;

Bağıl Nem: ≤%85;

Çalışma Güç Kaynağı: üç fazlı AC 380V±10%, 50±1%Hz;

Kuru Temiz Gaz Kaynağı Basıncı: ≥0,7MPa, Akış Hızı: ≥50m3/h;

Test öğesi doğruluk değerlendirmesi:

Test öğesi	Test doğruluğu (Üretici)
Yuvarlaklık	≤0,1μm
Silindiriklik	≤0,2μm
Eş eksenlilik	≤0,2μm
Pürüzlülük	Ra0.20μm
Dikeylik	≤0,2μm

Dikey Bileşik Taşlama Makinesi125 ve Üreticinin Yuvarlaklık Özellikleri 2,0μm'dir

Standart aksesuar takımları (saplar - taşlama taşları):

Dikey Bileşik Taşlama Makinesi 55/85/125(Aşağıdaki 6 tip aksesuar aleti mevcuttur)

Standart-aksesuar-aletler-(saplar---taşlama-tekerlekler)

Maksimum çapı p 255 mm ( 305 mm) olan taşlama taşı ATC ünitesinde saklanabilir. Ancak bitişik takımların boyutu A 180 mm veya daha azıyla sınırlı olmalıdır.
*Dikey Bileşik Taşlama Makinası 85/125

Kontrol Paneli Arayüzü

Kontrol paneli açısından ise 15,6 inç dokunmatik ekran üzerindeki diyalog kutusu daha verimli, kullanıcı dostu ve sistemsel işlemlerin daha kolay yapılmasını sağlar. Bu tür kullanıcı dostu diyalog kutusu modunda, programın taşlama taşının kesit parametrelerini otomatik olarak hesaplaması için parametreleri girmeniz yeterlidir. İşleme yolunun otomatik olarak hesaplanmasına ve taşlama diskinin otomatik olarak işlenmesine yönelik programı oluşturmak için tek bir tuş dokunuşu gerçekleştirin. Operasyon arayüzünde işlem yolunu görebilir ve daha basit ve kullanışlı bir şekilde çalışabiliriz.

Tipik Örnek

Makine özellikleri:

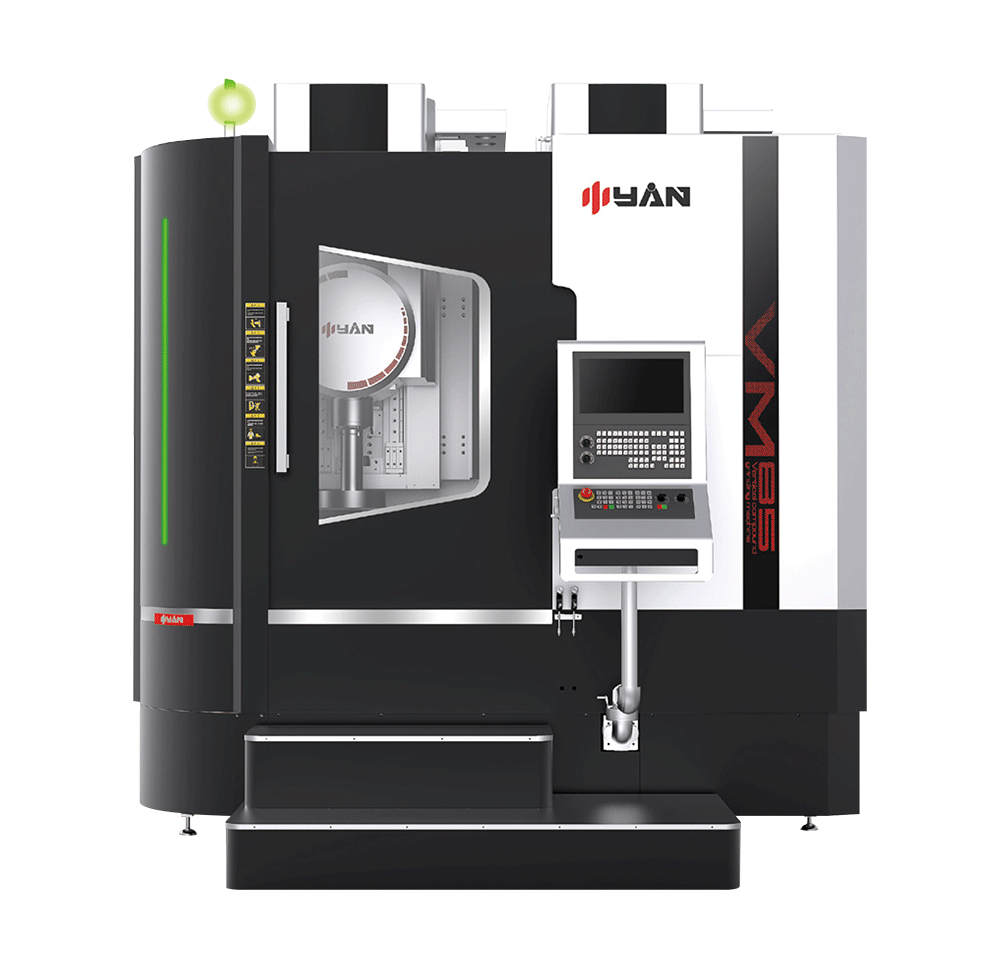

Öğe		VM55	VM85	VM125
Temel parametreler	Tezgah boyutu	Φ550	Φ750	Φ1150
	Maksimum iş parçası dönüş çapı	Φ550	Φ850	Φ1250
	Maksimum iş parçası yüksekliği (fikstürle birlikte)	450	600	600
	Mil tezgahının yüklenebilir ağırlığı (kg)	600	1000	5000
	Tezgah dönüş hızı	20~350	8~200	5~100
İşleme kapasitesi	Delik çapı taşlama aralığı	Φ30~Φ400	Φ50~Φ800	Φ50~Φ1200
	Dış daire taşlama aralığı	~Φ500	~Φ800	~Φ1200
	Taşlanabilir uzunluk (iç delik)	225 (∅ 200 veya daha az, takım uzunluğu 250) 225 (∅ 200 veya daha fazla, takım uzunluğu 150) 325 (∅ 200 veya daha fazla, takım uzunluğu 250)	325 (∅ 250 veya daha az) 400 (∅ 250 veya daha fazla, takım uzunluğu 250) 485 (∅ 250 veya daha fazla, takım uzunluğu 350)
	Taşlanabilir uzunluk (dış daire)	275 (düz taşlama taşı、∅ 255 taş, takım uzunluğu 150) 125 (eğimli taşlama, aynı çap)	400 (düz taşlama, takım uzunluğu 250) 500 (düz taşlama, takım uzunluğu 350) 150 (eğimli taşlama, aynı çap)
Taşlama çarkı mili montaj yöntemi	Şaft tipi	HSK-A63	HSK-A100	HSK-A100
Dış taşlama çarkı mili	Güç (kw)	40	34	34
Dış taşlama çarkı mili	Maksimum hız	2500-15000	2500-10000	2500-10000
İç taşlama çarkı mili	Güç (kw)	40	40	40
İç taşlama çarkı mili	Maksimum hız	6000-30000	6000-30000	6000-30000
Yatay taşlama çarkı mili	Güç (kw)	20	20	20
Yatay taşlama çarkı mili	Maksimum hız	1500-6000	1500-6000	1500-6000
Taret		HSK-A63-6T	HSK-A100-6T	HSK-A100-6T
Doğrusal servo ekseni	X ekseni hareketi	660	660	660
	X1 eksen hareketi	660	660	660
	Z, Z1 eksen hareketi	1100	1350	1800
	Hızlı seyahat (m/dak)	0~15	0~15	0~15
	Besleme çözünürlüğü	0,0001 mm	0,0001 mm	0,0001 mm
	Konumlandırma doğruluğu	≤0,005	≤0,005	≤0,005
	Konumlandırma doğruluğunu tekrarlayın	≤0,003	≤0,003	≤0,003
NC	SIEMENS	Sinumerik 828D	Sinumerik 828D	Sinumerik 828D
Makine ağırlığı (kg)	Net ağırlığı	14000	16000	19000

*Notlar:

1. Yukarıdaki özellikler esas olarak döner tablanın boyutuna göre verilmiştir. Tek iş mili, çift dikey iş mili veya bir dikey ve bir yatay iş mili seçim için mevcuttur. Takım değiştirme veya takım değiştirmeme seçeneği de seçilebilir.

2. Yukarıdaki özellikler ve konfigürasyonlar, müşterilerin işleme gereksinimlerine göre özelleştirilebilir.

Çift dikey bileşik taşlama makinesi

Yüksek güçlü ve düşük güçlü versiyonlarda bulunan iki iğ ile donatılmış çift-örgü dikey öğütme makinesi, taşlama parçalarının çeşitliliğini mükemmel bir şekilde ele alır, müşterilerin sık araç değişikliklerine harcadıkları süreyi azaltır ve öğütme verimliliğini artırır.

Makine Spesifikasyonu:

Öğe		DVM55	DVM85	DVM125	DVM160
Temel parametreler	Workbench Boyutu	Φ550	Φ750	Φ1150	Φ1600
	Maksimum iş parçası salınım çapı	Φ550	Φ850	Φ1250	Φ1650
	Maksimum iş parçası yüksekliği (fikstürlü)	450	600	600	600
	İş mili çalışma tezgahı yüklenebilir ağırlık (kg)	900	1500	3000	4500
	Workbench Rotasyon Hızı	20 ~ 350	8 ~ 200	5 ~ 100	5 ~ 80
İşleme kapasitesi	Delik çapı taşlama aralığı	Φ30 ~ φ400	Φ50 ~ φ800	Φ50 ~ φ1200	Φ50 ~ φ1600
	Harici daire taşlama aralığı	~ Φ500	~ Φ800	~ Φ1200	Φ1650
	Öğütülebilir uzunluk (iç delik)	225 (∅ 200 veya daha az, takım uzunluğu 250) 225 (∅ 200 veya daha fazla, takım uzunluğu 150) 325 (∅ 200 veya daha fazla, takım uzunluğu 250)	325 (∅ 250 veya daha az) 400 (∅ 250 veya daha fazla, takım uzunluğu 250) 485 (∅ 250 veya daha fazla, takım uzunluğu 350)
	Öğütülebilir uzunluk (harici daire)	275 (düz tekerlek taşlama 、∅ 255 tekerlek, takım uzunluğu 150) 125 (eğimli tekerlek taşlama, aynı çap)	400 (düz tekerlek taşlama, takım uzunluğu 250) 500 (düz tekerlek taşlama, takım uzunluğu 350) 150 (eğimli tekerlek taşlama, aynı çap)
Taşlama Tekerlek Mil Montaj Yöntemi	Şaft türü	HSK-A63	HSK-A100	HSK-A100	HSK-A100
Harici öğütme tekerleği iğ	Güç (KW)	15	15	15	15
Harici öğütme tekerleği iğ	Maksimum hız	2500-15000	2500-10000	2500-10000	2000-8000
Dahili öğütme tekerleği iğ	Güç (KW)	7.5	7.5	7.5	7.5
Dahili öğütme tekerleği iğ	Maksimum hız	6000-20000	6000-20000	6000-20000	6000-20000
Yatay öğütme tekerleği iğ	Güç (KW)	7.5	7.5	7.5	7.5
Yatay öğütme tekerleği iğ	Maksimum hız	1500-5000	1500-5000	1500-5000	1500-5000
Taret		HSK-A63-4T	HSK-A100-4T	HSK-A100-4T	HSK-A100-4T
Doğrusal servo ekseni	X ekseni seyahati	650	910	1350	1700
	X1 eksenli seyahat	650	910	1350	1700
	Z/Z1 Eksen Seyahati	660	660	660	700
	Hızlı Seyahat (m/dk)	0 ~ 15	0 ~ 15	0 ~ 15	0 ~ 15
	Yem çözünürlüğü	0.0001mm	0.0001mm	0.0001mm	0.0001mm
	X/x1 eksenli konumlandırma doğruluğu	≤0.005	≤0.005	≤0.005	≤0.005
	X/x1 eksenli tekrar konumlandırma doğruluğu	≤0.003	≤0.003	≤0.003	≤0.003
	Z/Z1-ekseni konumlandırma doğruluğu	≤0.006	≤0.006	≤0.006	≤0.006
	Z/z1-eksen tekrar konumlandırma doğruluğu	≤0.004	≤0.004	≤0.004	≤0.004
NC	Siemens	Sinumerik 828d	Sinumerik 828d	Sinumerik 828d	Sinumerik 828d
Makine ağırlığı (kg)	Net ağırlığı	14000	16000	19000	22000

*Notlar:

1. Yukarıdaki özellikler esas olarak döner tablo boyutunun boyutuna göre verilmiştir. Tek mili, çift dikey iğler veya bir dikey ve bir yatay iğ seçimi için mevcuttur. Takım değişikliği veya hiçbir takım değişikliği de seçilebilir.

2. Yukarıdaki özellikler ve yapılandırmalar, müşterilerin işleme gereksinimlerine göre özelleştirilebilir.
